皮帶機百科
在機械制造行業，尤其是帶式輸送機系統中，托輥和回程托輥是確保高效物料輸送的關鍵部件。這些部件用于支撐輸送帶、保持其對齊并確保系統平穩運行，廣泛應用于采礦、物流、建筑等行業。本指南將詳細探討托輥和回程托輥的類型、功能及選擇標準，為行業專業人士提供實用建議。
無論您是輸送機系統設計者、維護工程師還是采購專家，深入了解托輥和回程托輥的特性都能優化您的運營并減少停機時間。讓我們一起探索它們的定義、類型、應用及選擇與維護的最佳實踐。
托輥（也稱為輸送機滾筒）是支撐輸送帶及其承載物料的圓柱形部件。托輥安裝在輸送帶的承載側，減少摩擦、分散載荷并確保輸送帶穩定運行。它們?cè)谔幚碇匦突蚰ノg性物料（如煤炭、礦石或骨料）時尤為重要。
回程托輥（也稱為回程滾筒）支撐輸送帶在物料卸載后的回程段（無物料段）。這些托輥防止輸送帶過度下垂，減少磨損并保持適當張力。回程托輥在防止輸送帶跑偏和確保系統長期可靠性方面至關重要。
托輥和回程托輥共同構成了輸送機系統的核心，決定了其效率、安全性和耐用性。
托輥根據用途和設計有多種類型，適用于不同的輸送機需求。以下是主要類型：
槽形托輥
標準槽形托輥（槽角如35°或45°）。
深槽托輥：適用于高容量或大傾角輸送。
前傾槽形托輥：托輥組略向前傾斜，減少物料撒落。
描述：由多個（通常為3個或5個）滾筒組成，形成槽形結構，增加輸送帶承載能力。
應用：適用于大宗物料輸送，如采礦或水泥生產中的煤炭、礦石等。
細分：

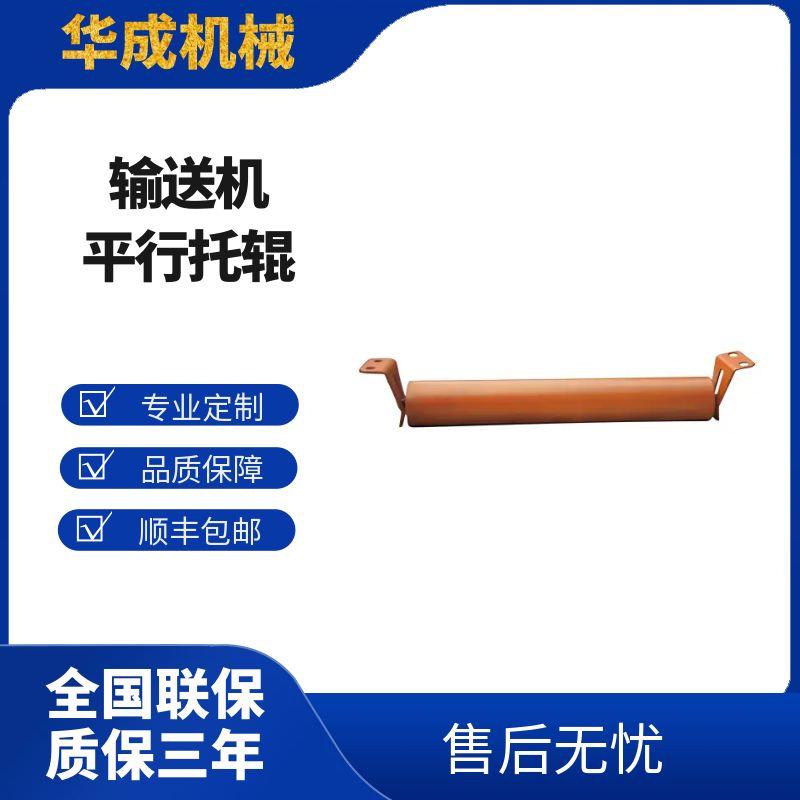

平行托輥
平行上托輥：支撐承載面。
平行下托輥：支撐回程段。
描述：?jiǎn)蝹€(gè)滾筒，支撐輸送帶的平直段。
應用：用于輕型應用或輸送帶從槽形到平形的過渡段。
細分：
緩沖托輥
描述：表面覆蓋橡膠或彈性材料，具有減震功能。
應用：安裝在受料點，保護輸送帶免受物料沖擊損壞。

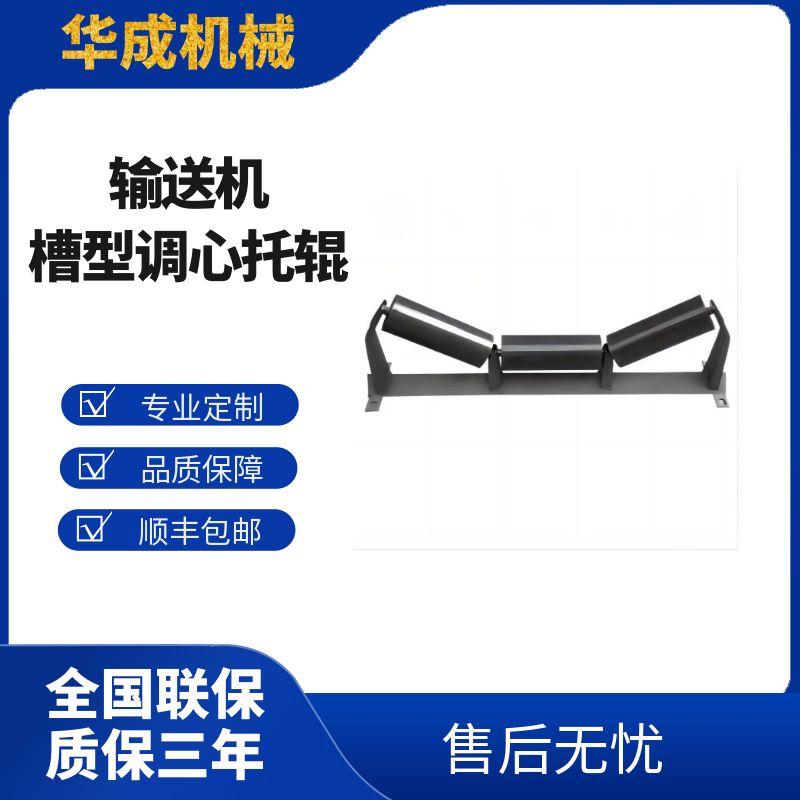

調心托輥
摩擦調心托輥：通過摩擦力調整跑偏。
錐形調心托輥：利用錐形滾筒的幾何特性糾偏。
描述：具備自動糾正輸送帶跑偏的功能，分為上調心和下調心托輥。
應用：用于長距離或高速輸送機，防止跑偏。
細分：
過渡托輥
描述：槽角逐漸變化，用于輸送帶從平形到槽形或槽形到平形的過渡。
應用：減少輸送帶變形應力，延長使用壽命。

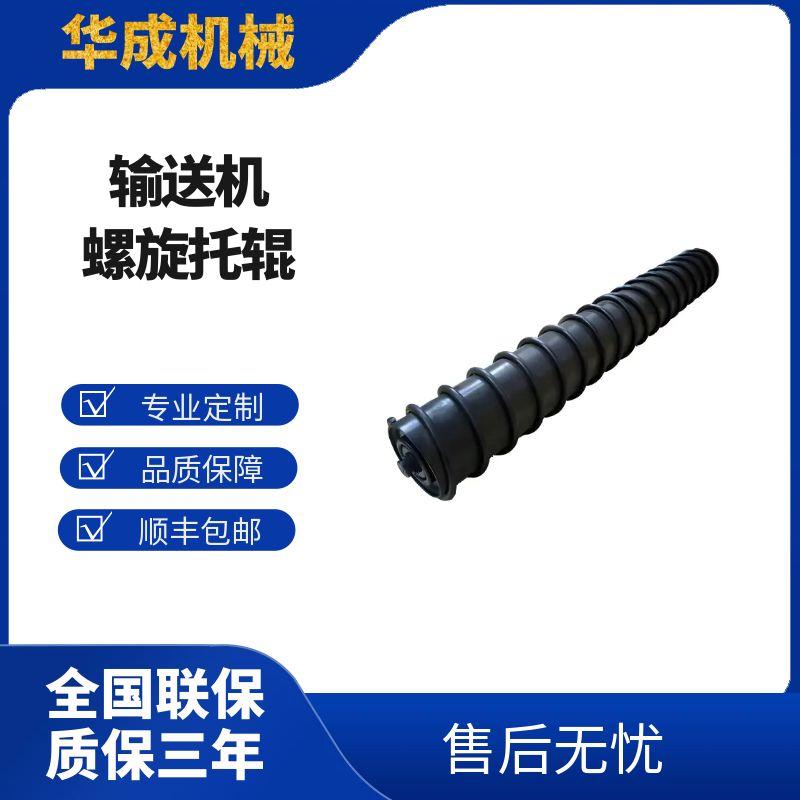

螺旋托輥
描述：表面為螺旋狀結構，具有自清潔功能。
應用：用于清除輸送帶上的粘附物料，適合潮濕或粘性物料環境。
梳形托輥
描述：由多個小直徑滾筒組成，呈梳狀排列。
應用：用于清掃輸送帶或支撐輕型物料，常見于回程段。
回程托輥主要用于支撐輸送帶的回程段，注重自清潔和低阻力。常見類型包括：
平行回程托輥
描述：結構簡單，支撐回程段輸送帶。
應用：適用于一般回程段，減少輸送帶下垂。
V型回程托輥
描述：由兩個滾筒組成V形結構，增加輸送帶穩定性。
應用：用于長距離輸送機，防止回程帶跑偏。
螺旋回程托輥
描述：螺旋表面可清除輸送帶上的殘留物料。
應用：適合輸送粘性或粉狀物料的場景。
橡膠盤形回程托輥
描述：表面覆蓋橡膠圓盤，增強清潔效果。
應用：用于清除粘附物料，延長輸送帶壽命。
調心回程托輥
描述：具有糾偏功能，防止回程段輸送帶跑偏。
應用：長距離或復雜線路的輸送機。
托輥和回程托輥采用不同材料制造，以適應不同的運行條件：
鋼材：耐用且成本效益高，適合重型應用。
橡膠：用于緩沖托輥或盤形回程托輥，具有緩沖和清潔功能。
尼龍/HDPE：重量輕、耐腐蝕，適合惡劣環境。
陶瓷：耐磨性高，適合磨蝕性物料。
在中國，托輥和回程托輥通常遵循GB/T 10595（輸送機滾筒標準）或MT821-2006（礦用輸送機滾筒標準）等制造標準，確保在苛刻工業環境中的質量和性能。
托輥和回程托輥廣泛應用于多個行業，包括：
采礦：用于運輸煤炭、礦石或骨料。
水泥與建筑：處理水泥熟料、砂礫等大宗物料。
物流與倉儲：支持包裹輸送系統。
港口與碼頭：管理谷物或礦物等散貨。
電廠：用于燃料處理系統中的煤炭或灰渣運輸。
其設計和選擇取決于物料類型、輸送機長度、帶寬及環境條件（如濕度、粉塵或溫度）。
選擇合適的托輥和回程托輥對優化輸送機性能至關重要。需考慮以下因素：
物料特性：
對于重型或磨蝕性物料，選擇高承載能力的槽形托輥。
對于粘性物料，優先選擇螺旋或橡膠盤形回程托輥以防止物料堆積。
輸送機參數：
帶寬：確保托輥尺寸與帶寬匹配（如500mm、800mm或1200mm）。
速度：高速輸送機可能需要調心托輥以防止跑偏。
承載能力：根據物料重量選擇適當?shù)妮d荷等級。
環境條件：
在腐蝕性環境（如沿海地區），使用HDPE或陶瓷托輥。
在潮濕或粘性條件下，優先選擇螺旋或橡膠盤形回程托輥。
維護需求：
選擇密封或低維護軸承以減少停機時間。
采用模塊化設計，便于更換。
標準合規性：確保部件符合GB/T 10595等行業標準，保證可靠性和安全性。
適當?shù)木S護可延長托輥和回程托輥的使用壽命，降低運營成本。以下是一些建議：
定期檢查：檢查磨損、跑偏或物料堆積情況。
潤滑：根據制造商指南確保軸承潤滑。
清潔：使用螺旋或橡膠盤形回程托輥減少物料粘附。
對齊檢查：定期驗證輸送帶對齊，防止托輥不均勻磨損。
更換計劃：及時更換磨損或損壞的托輥，避免系統故障。
高質量的托輥和回程托輥直接影響輸送機性能，主要體現在：
減少摩擦：平滑滾動的托輥降低能耗。
防止輸送帶損壞：緩沖托輥和合適的回程托輥減少帶體磨損。
確保穩定性：調心托輥和V型回程托輥防止跑偏。
提升清潔度：螺旋和橡膠盤形托輥保持輸送帶清潔。
投資于優質托輥和回程托輥可通過減少維護、降低能耗和延長輸送帶壽命實現顯著成本節約。
輸送機部件行業正隨著材料和技術的發展而不斷進步：
智能托輥：嵌入傳感器，監控性能并預測維護需求。
環保材料：增加使用可回收HDPE和節能設計。
定制設計：針對特定應用（如高溫或腐蝕環境）的定制托輥。
自動化：與自動化輸送系統集成，實現實時監控和調整。
這些創新在中國機械制造行業尤其重要，因?yàn)楦咝?、可持續的輸送系統需求日益增長。
托輥和回程托輥是帶式輸送機系統不可或缺的部件，確保平穩運行、輸送帶穩定性和物料輸送效率。通過了解這些部件的類型、應用和選擇標準，企業可以?xún)?yōu)化輸送機系統的性能和壽命。無論是在礦山運輸煤炭還是在倉庫處理包裹，選擇合適的托輥和回程托輥是減少停機時間、提升生產力的關鍵。
如需進一步選擇或維護托輥和回程托輥的指導，請咨詢可靠的輸送機系統供應商或參考GB/T 10595等行業標準。通過投資于高質量部件和采用現代維護實踐，您的企業在行業中將保持領先。
