一、系統概述

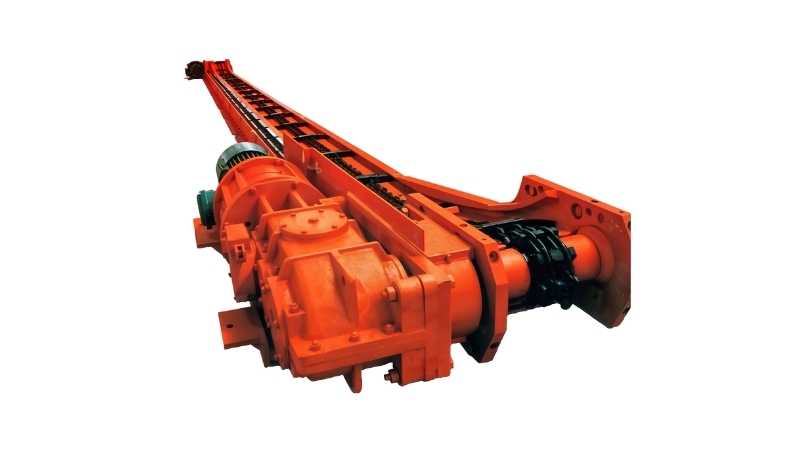

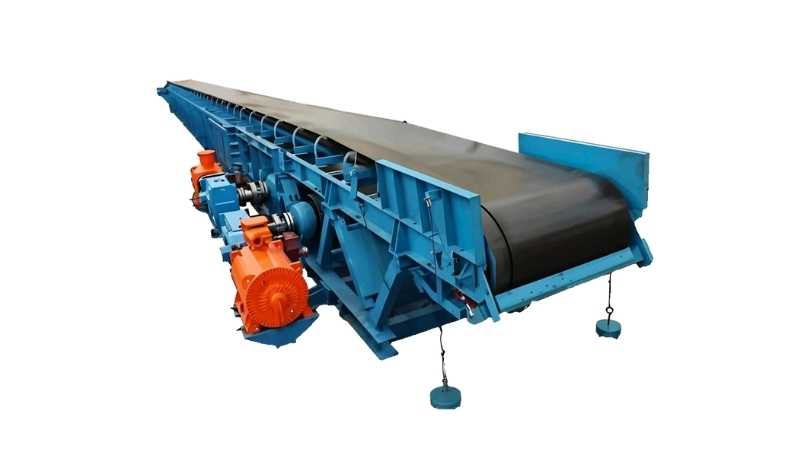

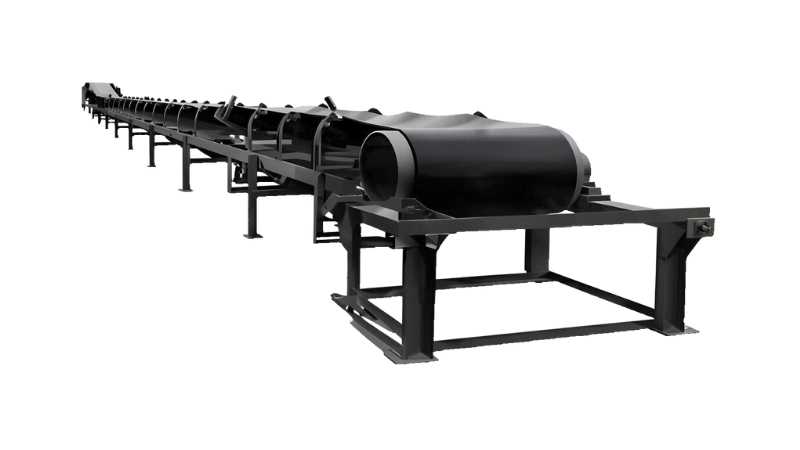

該系統包括煤礦皮帶機、超溫控制器和灑水電磁閥。當皮帶機溫度超過設定值時，超溫控制器會發出信號，啟動灑水電磁閥，使灑水裝置開始工作，降低皮帶機溫度。

二、接線步驟

連接超溫控制器：

將超溫控制器的輸出端A連接到電磁閥的一個線圈引腳（假設為線圈1）。

將超溫控制器的輸出端B連接到電磁閥的另一個線圈引腳（假設為線圈2）。

連接電源線：

將電磁閥的電源線引腳1（假設為正極）連接到外部電源的L線（火線）。

將電磁閥的電源線引腳2（假設為負極）連接到電源的N線（零線）。

接地線：

將電磁閥的接地線連接到電磁閥外殼上的接地端子。

將接地端子與系統的接地系統相連。

連接溫度探頭：

將超溫控制器的溫度輸入端子連接到皮帶機的溫度探頭。

三、接線注意事項

電壓匹配：在接線前，確保電磁閥的額定電壓與外部電源電壓相匹配。在本例中，電磁閥的額定電壓為220V交流電。

電源類型：由于本例中的電磁閥為交流電磁閥，因此無需考慮正負極的連接問題。

接地保護：確保電磁閥正確接地，以防止設備漏電或發生觸電事故。

四、測試與調試

功能測試：在接線完成后，進行功能測試。模擬超溫情況，觀察電磁閥是否能正確響應并啟動灑水裝置。

調試優化：根據測試結果，對灑水裝置的噴水量等參數進行調試優化，確保系統達到最佳運行狀態。同時，檢查所有連接處是否牢固可靠，確保系統穩定運行。
